宙玉レンズの作製 (2)

宙玉（そらたま）は、上原ゼンジさんの考案したトイレンズ。球は大きい方が像が鮮明になるはずと考えて、1号機は直径 40mm のアクリル玉での工作。

円周魚眼的な画像が手軽に撮れる。ただ、これは "宙玉" 的ではないことに気づいた。やはり、球が中空に浮いているのが大事なのだ。

そこで、2号機の作製にとりかかる。今度はφ20mm のアクリル玉を使う。お値段もだいぶ安い。カメラは、1号機と同じく、Ricoh CX3 ／ CX6、アームも同じスライディングプレートを使う。

1号機と比べると材料費も実質500円程度とかなり安くできた。試写してみるとなかなかよい。

ただ、ふたつ問題があった。

ひとつは、球体の上に太陽や蛍光灯などが写り込みやすいことである。ふたつめは画角によっては、画面に取り付けネジなどが入ってしまうことである。

デザイン的にすっきりしているのが自分としては優先するのだが、フードを作り、適宜使用するようにした。、

材料や工作は下記のとおり。

φ20mm 宙玉レンズ部

＜材料＞

φ20mm アクリル球 \458
スチロールケース (小) \180程度　廃材の利用
80mm x 55mm アクリル板（2mm厚）　端材を使用
w 1/4 ナット　

＜工作＞

1) アクリル板の加工

a) アクリル板を 80 x 55 にきって、その中央に歯科用エンジンか錐で穴をあける。
b) 穴をφ14mm程度までにリーマーで広げる。穴の周囲はヤスリでなめらかにし、かつテーパーを付ける。

2) 支柱部分の作製

a) スチロールケースの角を切り出して、支柱を作る。切った角はヤスリでなめらかにする。
b) ベース部分に穴をあけ、 w1/2 ナットをセメダイン・スーパーXで接着。
c) 底部にパッキン（ウレタン材など）を貼る。

3) アクリル板と支柱をクロロホルムで溶融接着。

4) アクリル板中央にアクリル球をペーパーボンドで装着して完成。

＊ペーパーボンドは剥離が可能な接着剤。気をつけないと外れることがあるけれど、余分についた接着剤をはがすことが簡単で、球の表面を汚さずにすむ。また、工作のやりなおしや球の取り替えなども容易である。そのため、球の接着にはペーパーボンドを使った。
＊アクリル板にあける穴はアクリル球の直径よりもだいぶ小さい。ややテーパーをつけていて、球の1/3～3/4ぐらいの位置にはまるようにする。ペーパーボンドは多めに塗っても視野を邪魔することはない。
＊２枚のアクリル板を直角に接着することは可能だが、強度に不安がある。スチロールケースの角から切り出した直角のアクリル材は重宝だ。

アーム部

スライディングプレート（エツミ　E6081）　\1,461

＊最初に作った宙玉のアームを共用する。

フード部

黒い紙で作製。

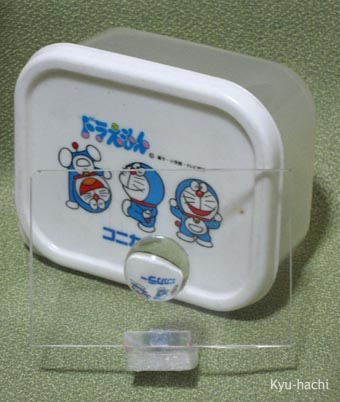

レンズケース

20年ぐらい前の古いタッパーを使用。在りし日のコニカカラーの販促品。

使用方法

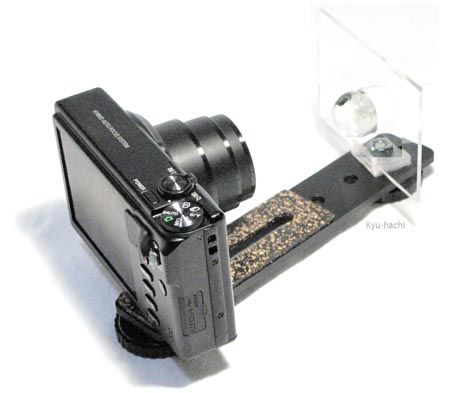

1) スライディングプレートに宙玉レンズ部とカメラを装着する。
2) カメラレンズの中央で、かつピントのあう位置に宙玉レンズが来るようにアームの長さや角度を調整する。
3) 宙玉レンズにピントを合わせて撮影する。

隅田川河畔、中央大橋たもとのカワヅザクラ。
RIcoh CX6 で撮影。下に取り付け金具が写っている。
