Vermeer 617 の小改造

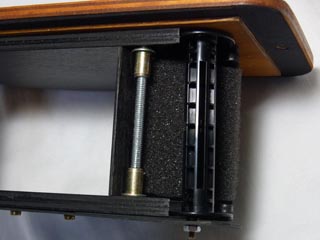

１．フィルムスプール部にスポンジ片を取り付けた。

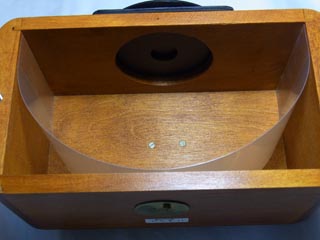

２．フィルムガイドを取り付けた

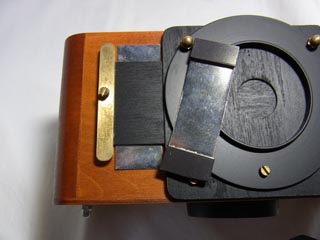

３a．シャッターをロックしているところ

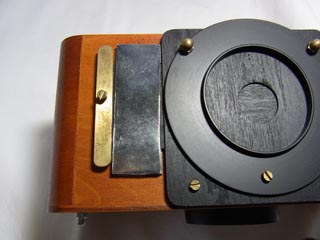

３b．フタをとってロック解除したところ。

6x17 のパノラマ画像が撮れるピンホール・カメラである Vermeer 617 は、ちょっとの改造でかなり使い勝手が良くなります。私が行った小改造は3カ所あります。

１．フィルム押さえのスポンジ片

現像してあがってきたフィルムに時々、光線漏れがある。フィルムの巻きが悪くて、たわむことがあり、スプールの外にはみ出すようになるのが原因と考えられた。ホルガ・カメラのフィルム室の工夫をまねて、スポンジ片を取り付けた。フィルムの巻きがひろがらないよう押さえつけるのである。

スポンジは、6mm厚のものを、50mm x 37mm に切って、両面テープで貼り付けた。左右のスプール部分に貼り付けることで、フィルムの巻きが広がらなくなった。

２．フィルムガイド

スプール間の距離が長く、しかも湾曲しているために、フィルムの巻き上げがあまりスムーズでない。これに対しては、フィルム巻き上げは左右のノブを同時に廻すことで軽減できる。また、フィルムが外側にゆるんで広がりやすく、真円が保てないことが多い。これについては、簡単なフィルムガイドを作成してとりつけて解決した。

フィルムガイドはクリアファイルを 270mm x 78mm に切ったものを使う。この両端に2cm幅の両面テープで右写真のように内壁に貼り付けた。これで上蓋部を挿入するとフィルム面を保護するような形になる。

最初は、カレンダーのような紙をつかって、型紙を作り、何度か試した。ぴったりに作るとフィルムが擦れるし、静電気が起こりやすく感光するかもしれない。何よりも、上蓋の装填がしにくくなる。それで、ほどよく隙間を作ることにした。ある程度はスプールのノブを使って、テンションを与えればいいので、あまり神経質になる必要は無いように思う。

３．シャッターロック

シャッター部は蓋部分を左右にスライドするようになっているのだが、撮影行でカバンに入れたり出したりしているときに、このスライド部が動いて開きっぱなしになっていることがたびたびある。クローズ位置でロックできるようにする必要にせまられて、磁石を使った「押さえ」をとりつけた。やや、見栄えが悪くなったのだが、背に腹は替えられない。

厚さ0.3mm程度のスチール板を 50mm x 20mm に切る。2枚作って、片方をフタに、片方を受けにする。フタの方は、マグネットシート（やわらかいゴムシートのような形状でハサミで切れる）を貼り付ける。受け側はシャッターノブの裏側に両面テープで貼っておく。こうすると、フタをはずすとシャッターを開閉できるようになり、フタをおくと受けとあわさって、シャッターを固定できるようになる。

両面テープは、失敗したときのやり直しがしやすいのと、原状に戻すのも容易なので愛用している。
