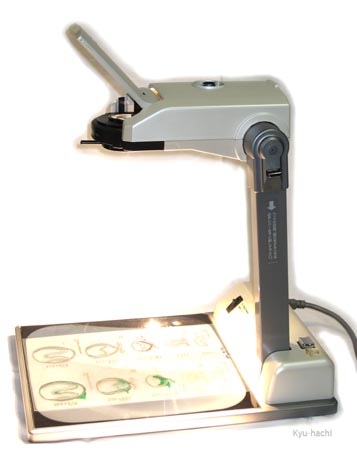

3M 2660

Slide Projector Color Cabin スライド映写機
カラーキャビン

OHP はアクティブだ。

投影している原稿に、その場で書きこんでいく。書き込みは、ひとりではなく、複数の人間でも可能。ひとりひとりの筆跡や絵が入っていくプレゼンは、結構、面白いし、一回性であることが緊張感や高揚感をもたらす。

こうした要素は板書（ばんしょ、黒板を使ったプレゼン）にもあるのだが、あざやかな色が使え、写真やグラフが使える点で表現力が高い。黒板と比べると、字や絵が小さくてすむのでスピードが速い。何よりも、ベースになる原稿を次々と差し替えることができるので、話題をスピーディに進行できる。まばたき出来ないほど早い展開のプレゼンを見た時の興奮は、今でも忘れられない。

現在、手書き原稿の投影などには書画カメラが使われるが、リフレッシュレートの制約があって、次々差し替えたり、手早く書き込んでいくと映像がちらちらして見るに堪えない。OHP のプレゼンと書画カメラのプレゼンは、可能な表現レベルがあまりにも違う。

1990年代にちょっとした OHP のブームがあった。学会発表でもOHPのみで行うという思い切った学会もあったぐらいだ。OHP のプレゼンの可能性にみんなが気づき始めたからだと思う。そして、薄型で携行が可能な反射式OHPの登場の時期とも一致する。

OHP は原稿の下から強い光をあて、その像をアームについた集光レンズとミラーで前方に映し出す装置である。従来のOHPは、透明なステージの下に光源があり、光をA4サイズにむら無く広げる必要があって、大きな箱形の装置にアームが付くようなデザインだった（＝透過式OHP）。ひとかかえもある筐体のため、収納や運搬がむずかしく据え置きが前提の器械だった。

しかし、ステージの下にフレネルレンズと鏡をつけることで、反射光を集光できるようになり、一挙に小型化された（＝反射式OHP）。加えて、アームがたためるようになって、収納性や運搬性がよくなった。器械のデザインも洗練されてきた。これにより、買い換え需要や新規購入が起こり、OHPの普及が進んだと思う。

私の見た最初の反射式 OHP は、リコー 312R だったと思う。なんと優美な器械だろうと思った。グッドデザイン賞を受賞していた。その後、各社から、より小型で、より高機能な反射式 OHP が登場してブームを支えた。2660 はそうしたものの中でももっとも後期の器械であり、重量 5kg は OHP としては最軽量。片持ちのアームは、華奢に見えるが、がたつきなどは無い。ランプハウスには予備ランプをセットできるようになっていて、ランプが切れたらすぐにリプレースできる。

あくまでも、スピーディな進行と展開が身上。手書きの文字や絵がもたらす発想のひらめきや表現のきらめき。回顧するだけでなく、再現したいと考えるこの頃である。

追記１：　3M (スリーエム) は、日本ではスコッチテープやポストイットなどの文具メーカーの印象が大きいが、アメリカでは事務機器などを広く扱っている。OHPの製造販売も1950年ごろからで、全米最大のシェアを持つ会社である。しかし、OHPそのものが使われなくなってきており、2660についても、すでに販売終了しており、2014年には修理期間も切れるという。

追記２：　型番の2660 はしばしば、M2660 と表記されている。程度のよい中古を \4,100 で入手。

発売年	1996年　　愛着度★★★
型式	反射型OHP　（ステージサイズ 285x285mm A4 長辺サイズ）
レンズ	275-320mm
交換ランプ	指定ランプ：　 24V-250W　EHJ (LPL-16 2200lm、口金 GU4、平均寿命 100h) 代替ランプ：　OSRAM A1/223
大きさ・重さ	w310mm x d410mm x h110mm 5kg (使用時 h510mm)
