Radical RDV-2

子供のころの宝物のひとつがプリズムだった。

暗いところでプリズムに光を当てると分光されて虹が生まれる。明るいところでプリズム越しに外を眺めると風景が七色ににじむ。直視分光器はそんなプリズムを組み合わせて、光を平行光線にする装置だ。

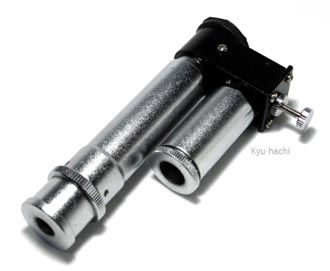

長い筒が分光のための主光路、短い筒が波長スケールを示す副光路。

主光路の先端寄りにあるダイヤルはスリット絞りであり、ここを調整するとスリット幅（輝線）を細くできる。輝線は細い方がよいが、絞りきると真っ暗になるので、そこから少し戻して使用する。主光路の下（裏側）にはネジ止めがあって、これをゆるめると筒長を変更できるようになる。筒長を変えると分光像の拡大・縮小ができ、左にでているネジで分光像を左右に動かせる。

副光路の下（裏側）にもネジ止めがあって、やはり筒長を変えられるのだが、こちらは単純にスケールのピントあわせ。

蛍光灯などをこの分光器で見ると、赤、黄（オレンジ）、緑の3本の輝線が見える。黄色は全体の基準となる輝線で、これをスケール中にある D線（589nm）の目盛りにあわせる。ナトリウムランプの光だと、波長 589nm のみの輝線が得られるので、合わせるのが容易だが、家庭用の蛍光灯でも合わせられるようだ。

追記１：　ラディカルはインドの光学機器メーカー。各種顕微鏡を製造している。

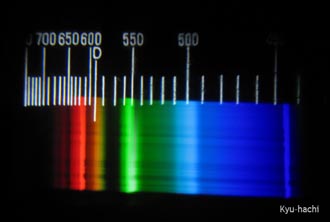

追記２：　アイポイントが短いのか、眼鏡ごしだとちょっと両側が見にくくて、スケールの両端を読むのに苦労する。右の分光像は、デジカメで密着撮影したものだが、少し、右や左にずらして3枚撮り、合成している。

追記３：　D線というのは、フラウンフォーファー線（吸収線・暗線）のひとつ。太陽光のスペクトル像には吸収線が570本あり、大きな吸収線11本には、長波長側から A から K までの番号が与えられている。D線（589nm）は、ナトリウムの吸収による暗線であるが、ナトリウムを高温にすると、同じ波長で光を放つようになり、589.6nm (D1) と 589.0 nm (D2) の輝線が現れる。物質がその状態によって、特定の波長の光を吸収したり、放出したりするのは、面白いと思う。

発売年	？年　　愛着度★★★
型式	スケール付き分光器
測定光	750-400nm
大きさ・重さ	h105mm x w58mm x d23mm g
関連Web	ひかり天体観測所／地学の教室／スペクトルの観察：　http://homepage2.nifty.com/h-ao/Spectrum.htm ホーキング織野のサラリーマン、宇宙を語る。：http://www.astronomy.orino.net/site/kataru........ Radical India: http://www.radicalindia.com/
