Trinity IUC-200CN2

顕微鏡用の汎用USBカメラ。

フィルム時代は、顕微鏡撮影は大仕事だった。撮影装置はカメラ部とコントロール部に分かれているのが普通で、コントロール部で色温度や明るさなどを計測し、そこからシャッター速度を決めて、シャッターボタンを押した。ひとコマ撮るたびに試料の情報や顕微鏡の倍率などをノートに記録し、それからフィルムを巻き上げた。

勿論、顕微鏡の調整もきちんと出来ていないと良い写真は撮れない。だから、撮影前には、光軸合わせ、コンデンサー絞りの調整、光量調節、減光フィルターの選択、カメラのフォーカス調整など全てをきちんとやらないといけない。撮るときのピント合わせも慣れが必要で、コントロール部の操作も面倒。白黒フィルムなら自分で現像するが、カラーフィルムなら現像所に出して３日ほど待つのが普通。現像されたフィルムを見て、きちんと撮れていればいいけれど、そうでなければ、すぐに撮影やり直し。やり直しができる仕事ならば良かったけれど、その時限りの実験だってあったから、毎回が真剣勝負だった。

今では、こういう苦労はほとんど無くなった。デジカメになって、写真の出来がすぐに確認できるようになったし、AEの機能や顕微鏡の光学特性も良くなっているからだ。ただ、良い写真を手際よく撮るためには、ちょっとしたコツやノウハウがあるし、センスもやはり必要で、こういう事は今も昔も変わらない。

この IUC-200CN2 は、200万画素のデジカメで、PC にはUSBで接続できる。顕微鏡メーカーの提供する顕微鏡カメラは専用のボードを介してPCから制御することが多く、高機能であるが、PCの機種が限られるし、高価なシステムになる。一方、USB接続ならノートPCでも使える。マウントもCマウントなので、Ｃマウントのカメラ鏡筒があれば接続は簡単だし、アダプタを使って接眼レンズ部に取り付けることもできる。研究室には多数の顕微鏡があるので、こういう汎用カメラが１台あると重宝する。

ただし、本来はCSマウント機であって、C/CSマウント変換アダプタが出荷時から取り付けてあるのだが、このアダプタの位置合わせをきちんとしていないと鮮明な像が得られない。私の場合は、手持ちのCマウントレンズをとりつけ、部屋の中などを写しながら、アダプタの位置合わせをした。顕微鏡に付けたままで、アダプタの位置合わせをするのはちょっと難しいだろう。それから、露出やホワイトバランスなどはソフトウェア任せにできないようで、きちんとマニュアル設定をした方がよいようだ。

Cマウントはシネマカメラのレンズ規格であって、レンズマウントの中ではもっとも古い規格のようだ。古いけれど、監視カメラや工業用モニターなどで使われ続けて、今に至っている。近年になって、マイクロフォーサーズなどでアダプタを介してCマウントレンズが使えるようになって、新しいユーザーも出てきた。顕微鏡カメラの規格も各社各様であったのが、だんだんCマウントに集約されてきたと思う。かくいう自分も顕微鏡カメラとしてあれこれCマウント規格のカメラを調べたり、新製品をチェックするようになった。こういう時の流れも面白いと思う。

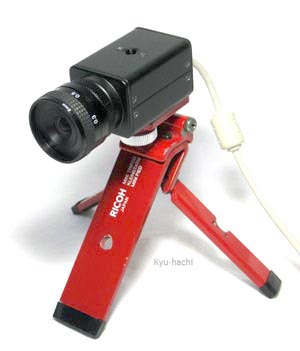

追記１：　CS マウントとCマウントは、直径が同じだが、CCDまでの距離が違い、ネジのピッチも異なる。CSマウントの方がCCDまでの距離が短いので、ここに C/CSマウント変換アダプタをつける。このアダプタリングに小さな固定ネジが付いているので、位置合わせをするときは、このネジをゆるめてから、アダプタリングを少しずつまわしてピントの最もあうところを探す。写真は、ピント合わせの時の構成で、Cマウントレンズを付けて、小型三脚に据えている。

追記２：　現在は、300万画素の IUC-300CN2 も使用。300CN2の方が解像度や階調性に優れているが、極端な差は無いようにも思う。

	IUC-200CN2	IUC-300CN2
発売年	2007 年　　　愛着度☆☆☆
型式	1/2型カラーCMOS カメラ (USB 2.0 接続）
レンズ	C/CS マウント
解像度	200万画素　（1,600 x 1,200 pixel）	300万画素　（2,048 x 1,536 pixel）
撮像サイズ	6.72 x 5.04 mm	6.59 x 4.909 mm
画素サイズ	4.2 x.4.2 μm	3.18 x 3.18 μm
S/N比	54 dB	46 dB
フレームレート	1,024 x 768 以上で　10、5、2.5Hz 800 x 600 まで　40、20、10Hz	1,280 x 960 以上で 6.7、3.3、1.7Hz 1,024 x 768 まで 20、10、5Hz
最低照度	1.0V/Lux-sec以上	1.0V/Lux-sec以上
その他	自動アイリス、ローリングシャッター
大きさ・重さ	w37mm x h32mm x d54mm 120g (ボディのみ)
付属ソフトウェア	CamView 2.5 Lite
参考 web	Trinity：　http://www.trinity-lab.co.jp/home/home.html

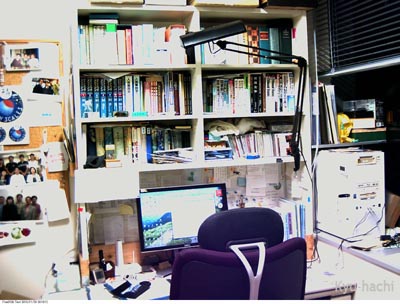

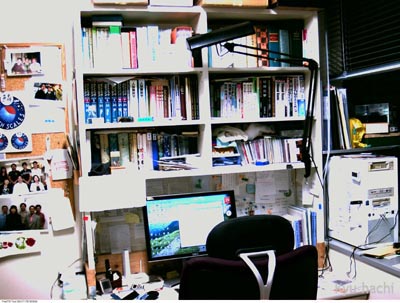

IUC-200CN2 (200万画素) 下は一部の拡大	IUC-300CN2 (300万画素) 下は一部の拡大
