針穴プレートの製作

針穴カメラ（＝ピンホール・カメラ）の針穴部は、通常、薄い金属片に穴をあけて作製する。そして、これを本体の前面に取り付けて使用する。そこで、真鍮板やステンレス板で針穴プレートを作ってみた。

針穴カメラには直径 0.2-0.5mm、カメラ・オブスキュラには直径 1.5-3 mm ぐらいの針穴が適当らしい。針穴を作る時には、次の３つの注意が必要。

１．	小さすぎてはいけない。解像度があがるけれど、像が暗くなるし、光の回折も強くなっていくからだ。
２．	大きすぎてもいけない。像は明るくなるけれど、解像度が低くなり、ぼんやりした像になってしまう。
３．	真円でなければいけない。バリはきちんと取り、形を整える必要がある。

穴をきちんとあけるには何を使うか。木綿針を木槌で叩くとか、ピンバイスを使うとか、いろんな方法があるようだ。

私の場合は、愛用しているペンシル型ケガキの替え芯を取り出して、これを木槌で軽く叩いて穴をあけた。力の入れ具合を替えながら、いくつか作ってみた。バリをとるのはサンドペーパー。形を整えるのは裁縫針を使った。

材料

・真鍮板 0.1mm厚　---- 100mm x 200mm で \600 ぐらい
・マジック・インク
・ペンシル型ケガキの芯：　---- シンワのペンシルC型の芯
・裁縫針 ---- つむぎ針11号を使用
・木槌など ---- プラスチック・ハンマーなどでもOK
・サンドペーパー 2000号

作り方

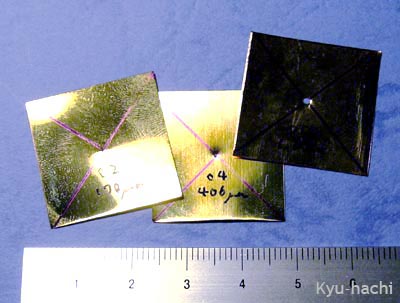

１．	0.1mm厚の真鍮板を 25mm x 25mm に切る。普通のハサミで切れる。数枚作っておく。
２．	マジックで2本の対角線をひく。交点が中心になる。
３．	いらなくなった紙の束などを下敷きにし、真鍮板を置く。中心にケガキの芯をあてて、木槌で軽く叩いて穴をあける。
４．	穴を開けた反対側の面にバリが出ているので、サンドペーパーで磨いてバリをとる。
５．	裁縫針を穴に差し、ゆっくりと回すようにして穴の縁をなるべく丸く、なめらかにする（＝穴の形を整える）。
６．	サンドペーパーでバリをとる。
７．	実体顕微鏡やルーペで観察して、丸くなっていることを確認し、直径を測る。

*４－７を繰り返し、形のきれいな穴、手頃な大きさの穴を作る。
*大体、ピンホールカメラには直径 0.2-0.5mm、カメラ・オブスキュラには直径 1.5-3 mm ぐらいが適当らしい。

使用方法

針穴カメラやカメラ・オブスキュラなどの針穴として使用。カメラ側には 15mm x 15mm ぐらいの四角い穴を作っておき、そこに完成した針穴プレートを黒いパーマセルテープ（遮光性のあるテープ）で貼り付ける。針穴の直径と針穴・投影面の距離などの関係は次のようになる。

ピンホールの諸元			画角(*)
直径	投影距離	ｆ値	6x9の時	6x7の時	6x6の時	6x4.5の時
(mm)	(mm)	ｆ値	101mm	88.9mm	79.2mm	70mm
0.17	21	126	134	129	123	117
0.18	24	133	129	123	118	111
0.2	30	148	119	113	107	100
0.25	46	185	95	88	81	74
0.3	66	222	74	68	62	56
0.35	91	259	58	52	47	42
0.38	107	281	51	45	41	36
0.4	118	296	46	41	37	33
0.5	185	369	31	27	24	21
0.6	266	443	22	19	17	15
0.8	473	591	12	11	10	8

* 1段目の 6x9 などというのは中判フィルムのサイズ(cm)。2段目の数字(mm)は対角線長。
