updated on 2014/08/05

休八写真館＞大判カメラ室（4x5判）

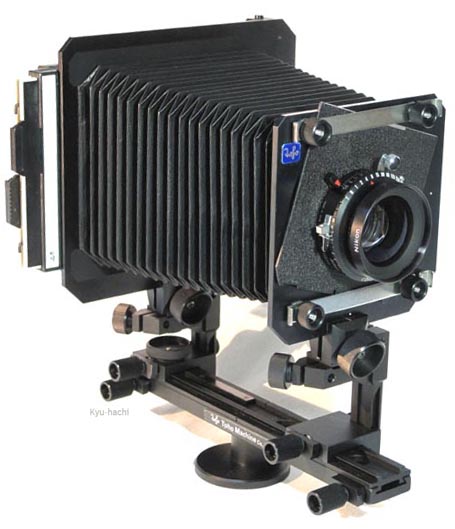

Toho Shimo FC-45X

野外撮影用に作られたモノレール型ビュー・カメラ。

ビューカメラといえば大判カメラの典型であり、5-7kg もあるのだが、この FC-45X はわずかに 1.36kg しかない。超軽量である。携行が前提のフィールドカメラと比べても軽いほどである。しかも、組み立て式になっていて、二つに分離でき（下記）、それぞれをコンパクトに折りたためる。

カメラ部　=　前板＋ジャバラ＋後板
ベース部　=　前支柱＋モノレール＋後支柱

連結は、前後の支柱の先にクランプがあって、それぞれ前後の板をはさむようにして行なう。このはさむ位置を左右にずらせば、シフトになるし、板の短辺をつかめばタテ位置撮影、長辺をつかめばヨコ位置撮影ができる。クランプの付け根には、2 つの関節があり、前後に振ってティルト、左右に振ってスィングができる。支柱そのものも上下に動かすことができるので、ライズとフォールができる。普通のアオリをする上では、十分な自由度だろう。

関節部の動きの殆どは、摺動（フリクション）であり、ネジをゆるめて動かし、ネジを締めて固定する。ギアを使って微動できるのは、リアの焦点あわせだけであるが、野外で撮影する時は、これで必要十分である。組立てる時のことを考えても、こちらの方が、スピーディである。そして、これらの動きがきわめてスムーズで仕上がりの精巧さに驚かされる。小型軽量でありながら、質感も高い。

東邦機械は、音響機材のメーカーであるが、1990年代から大判カメラを製造するようになった。スムーズな動きのよさやがたつきのなさに音響メーカーの製品であることを感じる。ちょっとした振動や音でも、音響の世界ではありえないからだ。

レンズボードは、円形の専用ボードを使うのだが、リンホフボードも斜めに差すことができる。裏面の円形の凸部分を合わせるように装着するのだが、ボードの中央にレンズ穴が無い場合は、若干、光軸がずれることに留意する必要がある。ただ、これもビューカメラでは、前板と後板を自在に動かせるのでさしたる問題ではない。

組み立て式のビューカメラとは、ありそうで無かったカメラである。野外でビューカメラを日常的に使えるようにするという発想も無かった。自由なアオリ機能を実現するために、関節を増やすのではなく、極力減らしていくという考え方もいい。ネジの数が最小限になるから、操作自体も早くなる。小さく、軽くすることで、三脚などの器材も小さくできるし、自宅での収納にも場所をとらない。

Shimo FC-45X は、独創的な大判カメラである。日本のメーカーらしい工夫と仕上がりで質感も高い。そして合理的な設計と合目的性に富む。こういうカメラが、今、作られていないのは残念なことだと思う。

追記１：　先行機の FC-45A (1995年) と比べると、カメラ部はほぼ同じだが、ベース部がかなり改善されている。4x5 だけでなく、5x7 や 8x10 も製造していたようだ。

追記２：　FC はフィールドカメラ、Shimo は創業者の下田誠輔（しもだせいすけ）氏の名字からとったものらしい。私はてっきり、会社近くの志茂（しも）からのネーミングだと思っていた。志茂は、荒川から隅田川が分流する赤羽の岩淵水門付近の地名で、明治時代に下（しも）の好字二字化で志茂となったという。近くに上（かみ）から転じた加美という地名もある。

追記３：　50mm前後の超広角レンズでは、くぼみのあるレンズボードが使われることがしばしばだが、このタイプのボードはFC- 45にはめることができない。

発売年		1998年?月　　愛着度★★★★★
型式		大判フィルム／モノレール・ビューカメラ（アルミ）
前枠部	レンズボード	専用円形ボード、リンホフ・テヒニカボード
	対応レンズ	46-364mm
	対応シャッター	#00, #0, #1
	アオリ機構	ライズ 24mm (縦位置 13mm)、フォール21mm、シフト左右各18mm、ティルト前後各30°、スイング左右各25°
後枠部	ファインダー	フレネルグラス、脱着可能な折り畳みフード付き
	フィルムバック	国際規格
	アオリ機構	ライズ 24mm、フォール6mm、シフト左右各35mm、ティルト前後各30°、スイング左右各25°
フランジバック		52-395mm　（ベースのモノレールは伸縮できる）
その他		タテヨコの変更は、カメラ部取り付けを90°変えて行う。カメラ部とベース部を分離して収納。
大きさ・重さ		w236mm x h195mm x d265mm 1360g (カメラ部 660g + ベース部 700g）　レンズ装着で1700-1900ｇ
参考 web		Kerry Thalmann's HP ：　http://www.thalmann.com/largeformat/toho.htm Mark Darragh Photography ： http://www.markdarraghphotography.com/ 東邦機械株式会社（アーカイブ）：　https://web.archive.org/web/20090421091039
参考書籍		玄光社Mook 「ビューカメラマニュアル」　玄光社 2000 (5版) 「風景写真で使ってみたい大判カメラトーホー SHIMO FC-45X」　写真工業 61 (2003年7月号） p23, p94

東京・豊洲埠頭から見る晴海埠頭。周辺は建設ラッシュである。三脚使用。 Nikkor-M 300mm F9 / Neopan 100 Acros
