Fuji Fotovision FV-9

Slide Projector Color Cabin スライド映写機
カラーキャビン

ふたつの照明灯と画像素子からなるプレゼンの器械。マクロレンズが付いたビデオカメラといってよく、映像は外部モニタに出力する。

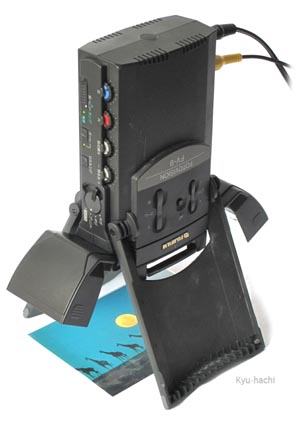

書画カメラとして使うときは、右写真のように照明灯を左右に開き、スタンドを開けば、自立できるので、書籍などの上に置き、その文字や絵をテレビやプロジェクタに投影する。

フィルムの投影も可能で、左右の照明灯を閉じ、スタンドをたたみ、天地をひっくり返して立て、フィルムキャリアを差し込んで使用する。つまり、光源を落斜照明から透過照明に換えることで透明なフィルムを見ることができるようにしている。ネガポジの反転ができるし、縦位置、横位置の回転も可能である。よくできていると思う。

解像度は NTSC (640 x 480 dot) のテレビサイズ。今ではやや粗い画像だが、色調やフォーカスが自動で調整され、これをマニュアルでも微調整できるのが、なかなか使い安かった。

2001年からの6年間、私はこれで授業をしていた。まだパワーポイントで講義をする前のことで、黒板に文字と絵を描きながらの授業であり、込み入った図などはプリント配布や教科書で補っていた。こうした図を説明する時が、フォトビジョンの出番である。スクリーン投影には、デジタルプロジェクタ U3-1080 を使った。教科書やプリントを教壇にいくつか並べておいて、その場で文字を入れたり、ラインマーカーで色を付けたりしながら説明した。私には必須のプレゼンツールだった。

追記１：　この機種はAV出力のみであったが、後継機種にはRGB出力のFV-10Dもあった。しかし、それを最後にFVシリーズは終焉した。それで、現在はコンデジ用のマクロ撮影スタンドを自作して使用している。くわしくはこちら。

追記２：　久しぶりに取り出すと、チョークの粉が少しばかり付いていた。チョークを使った講義のことも思い出した。3時間ほど講義をすると、白衣のお尻に横一文字のラインができることが常だった。黒板の下にあるチョークの受け皿がお尻の高さにあるからで、ピンクや黄色のチョークの粉が白衣にラインをひくのであった。

発売年	1997年10月　　愛着度★★★
型式	画像投影装置
レンズ	f 3.6-14.4mm F3.2 - 4.5 (4倍電動ズーム)
撮像素子	1/4インチ CCD 総画素数 41万画素（NTSC 640x480 = 31 万画素）
出力	NTSC映像、S映像端子（ミニDIN4ピン）、V映像端子（ピンジャック）
大きさ・重さ	w62mm x d108mm x h214mm 650g (使用時 w165 x d225 x h255mm)
関連web	Vasolza さんのページ：　http://homepage2.nifty.com/vasolza/fotovision.htm Design Team WASH さんのページ：　http://washblog.exblog.jp/16962451
