コンデジのCマウント化 (ヤシカ EZ F928)

図０．ビジコン管

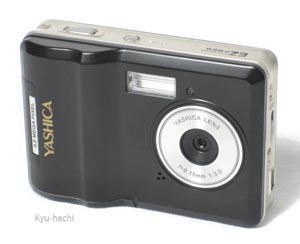

図１．改造前の F928

図2．ノーマル状態で撮った写真。

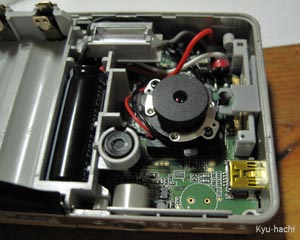

図３．真ん中の黒い筒がレンズユニット。

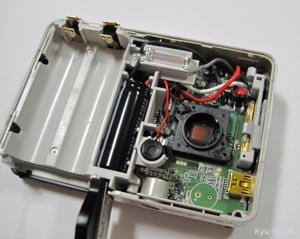

図４．レンズユニットを取り外す。センサーがある。

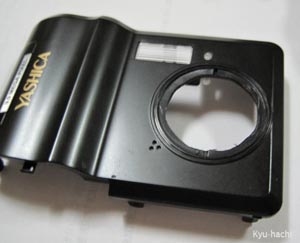

図５．Cマウントを取り付けるために穴を大きくする。

図６．色がおかしい。赤外線カットが必要だった。

図７．改造終了。

図８．Cレンズを装着したところ。

Cマウントレンズは、もともとシネカメラ用である。

16mmや8mmフィルムに投影できればよいので、レンズ径を小さくでき、マウントも小さい。それゆえ大口径や高倍ズームでも、比較的安価に作ることができる。

また、単純なスクリューマウントであり、規格がオープンになっている。それゆえ、多くのメーカーが製造していて、現在では、TVカメラ、工業カメラ、監視カメラなどで広く使われるユニヴァーサル・マウントになっている。像を結ぶ先がフィルムから、ビジコン管（図0）になり、さらに CCD や CMOS となっても、撮像のサイズがほぼ同寸であるため、80年以上も前のマウントがいまだに現役なのである。

フィルム時代のCマウントレンズには、アンジェニューやシュナイダーなどが名玉を作っていて、オールドレンズファンには人気である。このため、 APS-C やマイクロフォーサーズのカメラ用にCマウントレンズを付けられるアダプタが市販されているが、実はこれらで撮影すると真ん中に小さく像が写るだけで、肩すかしをくらう。APS-C やマイクロフォーサーズの撮像サイズは、Cマウントレンズには大きすぎるのである。

では、手頃な大きさの撮像素子は？　と探してみると、コンパクトデジタルカメラ（以下、コンデジ）の大半がほぼ適正サイズであった。それで、コンデジのCマウント化を考えるようになった。残念ながら、Cマウント・コンデジがなかったからである。

追記１：　ケンコーが試作機を作ったが（2011 春）、販売にはこぎ着けていない。また、Pentax Q も発売されていなかった(2011 秋)。Q マウントの口径とフランジバックならばCマウントレンズとぴったりだと思っていたら、やはり、QマウントをCマウントに変換アダプタがサードメーカーによって発売された。Pentax Q の記事はこちら。

追記２：　ビジコン管のサイズは、直径のインチによって表される。すなわち、1型は直径1 インチ、2/3型は直径2/3インチのビジコン管に対応する。そのため、Cマウントレンズも1型対応、2/3型対応、1/2型対応などと表現される。同じマウントでありながら、撮像サイズにあわせて、レンズ径などを作り替えており、イメージサークルの直径が異なるのだ。

追記３：　ちなみに、テレビの19型、23型などというのは、対角線のインチ数を示しており、ビジコン管と共通の表記法である。インチといわずに、型と表現するのは、メートル法によりインチ表示を認められないことが理由だという。

以下は製作の覚え書き。操作や作例はこちら。

Ａ．カメラの選択

ありがたいことに、先達が居た（こちらやこちら）。そこで、これらのサイトも参考にしつつ、母体となるデジタルカメラを探した。次のような条件のカメラである。

1)　1/2型や1/3型のCMOSを持つ。

2)　単焦点であること。レンズ前のバリアが無いこと。

3)　加工しやすい形状のボディ。特にレンズ周囲がフラットであること。

4)　分解しやすい構造であること。ネジなどの位置を画像で確認。

5)　フランジバックが 17.5mm とれること。

6)　安いこと。

最初は古い機種も視野にいれていたが、SDカードが使えないものや300万画素程度のものが主になってしまうのであきらめた。アジア製の現行機種で条件に合うものを探した。エクゼモードの出している YASHICA EZ F928 を使うことにした（図１）。

なんと Amazon で　\2,980。SDHC対応で、900万画素、デジタルズームも使える。しかも単3電池2本で動く。ノーマルの F928 でとりあえず試写（図2）。

少し光量が足りないと、ぐにゃり写真が撮れる。撮像素子の読み込み速度が遅いために歪みが起こるのだ。しかも、シャッタースピードや絞りが段階的に調節されているようだが、その段数も少ないために、露出がちょっとあやしい時がある。

でも、乗りかかった船だ。改造開始。

Ｂ．レンズの取り外しとボディの加工

1)　6カ所のネジをはずす。簡単にボディを開くことができた（図３）。真ん中にレンズユニットがある。小さいレンズだ。ヤシカブランドで出すカメラとしては非常に物足りない。

2)　レンズをはずす（図４）。センサー（CMOS)が見える。汚れやゴミに注意。

3)　フランジバックを確保するためにセンサーの位置（配置されている深さ）を調べる。センサー部は結構深くにある。CSマウントにすることも考えていたが、この時点でCマウントのみ対応のカメラにすることを決定。

4)　フロントカバーのレンズ周辺を飾っていたアルミ部分を剥がす。レンズの覗いていた穴が小さく開いているのだが、これをテーパーリーマーで大きくしていく（図５）。

5) 大きくなった穴に、C/CSマウント・アダプタをはめる。

追記：　C/CSマウント・アダプタは、CS マウントのカメラにCレンズを取り付けるためのアダプタで、両者のフランジバック差を埋めるだけの単純なリングである。比較的入手は簡単で、私は秋葉原のユニエル電子で購入。

C．マウントアダプタの加工

6)　仮組してレンズの焦点が合うかどうか調べる。何度か試して、アダプタの位置を決めた。

7)　アダプタ自身の形状（厚み）を削る必要が出てきたので、ヤスリで加工することにした。アダプタの雄ねじ部分の大半を削り落として基板やレンズへの干渉がないようにした。また、ベゼル部分は四方に平面部を作り、回転しにくい形状にした。

8)　ボディにリーマーで開けた穴をさらに加工して、このアダプタがきっちりと入るようにする。

9)　ツラ位置でアダプタがボディに入るようにしたら、少しフランジバックが足りない。そこで、エクステンションリングを一枚いれることにして、これをマウント部に接着することにする。

D．組み立て

10)　アダプタとリングを接着し、これをボディに接着。加工でできたすきまはパテで埋める。

11)　パテが見えている部分はエナメル塗料で黒く塗る。

12)　Cマウントレンズの装着を試す。うまくできる。室内で試写をするかぎり、うまく写る。完成かと思われたが・・・

13)　外で試写。植物などの葉っぱが赤茶けて写っている。色再現がおかしい（図６）。

E．赤外線カットフィルターの再装着

14) はずしたレンズユニットの最後方にフィルターがついていることに気づいた。これを丁寧に剥がして、センサー部の上にとりつけた。木工用ボンドをごく少量使い、センサー部の外枠部に接着する。

15) 組み立て直して（図７）、再試写。うまく写った。フィルターは赤外線カットフィルターだった。操作や作例はこちら。

追記：　CMOS はもともと可視光だけでなく、赤外光にも反応する。このため、普通のカメラでは、赤外線カットフィルターがセンサーの前に入れてある。逆に、このカットフィルターをはずせば赤外光カメラになる。

F．改造を終えて

センサー部にゴミが付着すると、除去はなかなか難しい。噴射、吸引、アルコール洗浄などを試したが、どうしても、除去できないゴミがあった。ゴミ付着を防ぐのが第一である。

また、F928は、センサーの記録速度が遅いために、ぐにゃり写真が撮れやすいカメラだった。グリップ部の形状がよく出来ていてフォールドしやすく、Cレンズを付けた時のバランスもよくて気に入っていただけに・・・・実に残念であった。

続けて、F531 を改造してやっとぐにゃり写真から解放されたが、やっぱり、残念である。
