レフレックスレンズのAF化 (サムヤンミラー 500mm f6.3)

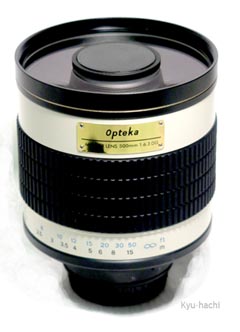

数年前に Opteka mirror 500mm f6.3 というレフレックスレンズ（EFマウント対応）を入手した。全長 11.5cm 重さ 696g と実にコンパクトかつ軽量である。絞り固定、マニュアルフォーカスのレンズである。

EOS Kiss X5 に付け、月を撮ったり、金環日食を撮るのに使った。Canon Reflex 500mm f8.0 (FDマウント）と比べて、明るいのが使いやすかった。

この Opteka mirror 500mm f6.3、実は韓国の三洋オプティクス (Samyang Optics) 製で、Kenko、Pro Optics、Vivitar、Optika などのブランド名でも販売されている。T マウントで設計されているので*¹、Tアダプタ（Tリング）を付け替えると、さまざまなメーカーのカメラで使うことができる便利なレンズである。

*1 Tマウント（＝T2 マウント）は、直径 42mm ピッチ 0.75mm フランジバック 55mm のスクリューマウント。フランジバックが長いため、アダプタを噛ませて、他のマウントに変換できる。Tアダプタは各社から、いろいろなマウント変換ができるものが製品化されている。

2012年5月5日のスーパームーン。
EOS Kiss X5 + Samyang mirror 500mm F6.3 (*)

2012年5月21日の金環日食。隅田川テラスで撮影。
EOS Kiss X5 + Samyang mirror 500mm F6.3 (*)

* Canon の APS-C は焦点距離が 1.6倍伸びるので、35mm判で 800mm 相当になる。いずれもMFで、三脚使用の撮影。

■1．レフレックスレンズとは

一般に、望遠レンズは焦点距離が長くなるほど（＝望遠になるほど）、鏡筒も長くなる。光路が長くなるからだが、この光路を2枚の鏡を使って反射させ、一往復するように折り返す設計にすれば、1／3ぐらいに鏡筒を短くできる。これが、レフレックスレンズの光学設計であり、特徴は次のようにまとめられる。

長所	短所
1．コンパクトかつ軽量。 2．マクロ的な撮影もできる。 3．リングぼけもきれい。 4．安価。	1．手持ち撮影が可能だが、超望遠なので手ぶれしやすい。 2．ピント合わせがシビア。暗いので合わせにくい。AFはない。 3．解像力がやや甘く、シャープネスが足りない時がある。

反射式望遠鏡と原理は同じだが、違いもある。

反射望遠鏡は対物レンズがなく、ニュートン式ならば、後端に主鏡、前端付近に斜鏡があるだけである。レンズがないので色収差が全くないというメリットがあるが、中に埃が入りやすく、外気の影響も受けやすい。

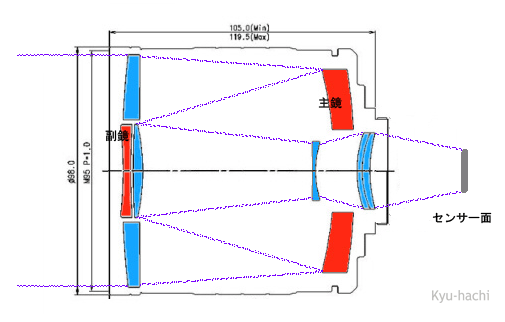

対して、レフレックスレンズはカセグレン式に対物レンズを組み合わせたもので、埃や外気はシャットアウトできるが、色収差が生じる。また、後端に主鏡があるのは同じだが、前端中央に副鏡があり、これによって、光は一往復して主鏡中央部を抜け、センサー面（フィルム面）に結像する。

Web にはいろいろな情報がある。特に下記はオススメ。

いろいろな反射望遠鏡：　https://global.canon/ja/technology/kids.....
Samyang Reflex 500mm：　http://www.bobatkins.com/photography....
レフレックスレンズ大全-前編:　https://camerafan.jp/cc.php?i=103
レフレックスレンズ大全-後編:　https://camerafan.jp/cc.php?i=106

■2．Tアダプタの交換（EF マウントから K マウントへ）

レフレックスレンズは、長所だけを見ればいいレンズである。だから、使いこなしたい。

短所1を克服するのに、Pentax K-5II や K-70 を使うことにした。これらには「ボディ内手ぶれ補正」があるからだ。無論、三脚を使う、という選択枝もある。だが、やはり、手持ち撮影にもこだわりたいのである。

私の持っているレンズは、EOS EF マウントなので、まず、レンズの後端部分を反時計回りに回してTアダプタ（T-EF アダプタ）を外す。これで T マウントレンズになるので、これにケンコートキナーの「Kマウント対応 T アダプタ（T-K アダプタ）」を付ける。これで、Kマウントになり、Pentax K シリーズのカメラが装着できるようになった。

Samyang Reflex + Adaptors

■3．T アダプタの改造（塗装剥がし）

続けて、Pentax F-AF アダプタ*³を装着した（上の写真）。短所2への対応である。だが、そのままではF-AFアダプタは作動しない。シャッター半押しでも、F-AF アダプタが微動だにしないのである。

まるで、通電していないかのようだな、と思ったところで、「Borg レンズのAF化」の際に必要となる作業を思い出した。T-K アダプタの後面（Kマウント面）の「塗装剥がし」である。

作業は簡単で、K マウントの電子接点があたるところ（右写真の▲から▲の範囲）をサンドペーパーなどで研磨する*⁴。歯科用エンジン（工作用ルーター）などに研磨ビットを装着して研磨してもよい。研磨面をきれいに仕上げ、研磨粉をブロアーなどで除去すれば、できあがりである。

装着してみる。F-AFアダプタが作動するようになった。ただし、うまく合焦しない。F6.3 では暗すぎるのか、レンズ解像度が低いからだろう。今一歩のところで作業が止まっている。

*3 Pentax がAF製品を発売し始めたとき、MFレンズも使えるように販売したコンバーター。MFレンズとボディの間に挟むことで、MFレンズをAFレンズとして使用できる。Borg レンズの AF化もこのアダプタを使って行われている。

*4 剥がすことで電子接点は通電できるようになり、装着を認識するのだろうか。なお、剥がし方には進化があって、最初は全剥がしであったが、やがて、1点剥がし、2点剥がしも出てきた。露出精度が変るのだという。
