自作のカメラ・オブスキュラ

カメラ・オブスキュラとは「暗い部屋」という意味のラテン語。

節穴から漏れる光が作る像を楽しむための小屋だったり、描画用に使われた小箱のことだったりする、カメラの語源になった光学装置だ。針穴ではなくてレンズを入れることもあるようだが、基本的には、レンズもなければ印画紙・フィルムもない。原理は針穴カメラと同じだけれど、像を残さない点でさらにシンプルだ。

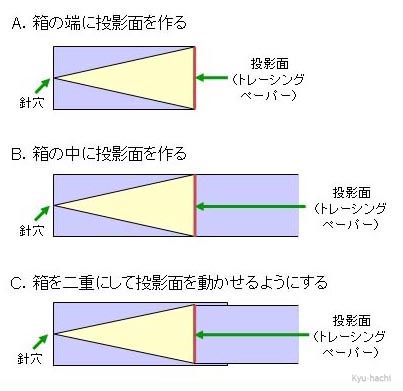

構造は簡単。長方形の箱を用意して、一方に針穴、もう一方にトレーシングペーパーを貼ればよい（図Ａ）。像はトレーシングペーパーに写るから、それを透かして見ることになる。かなり暗めの像になるので、トレーシングペーパーは箱の中間部に貼って箱を覗くようにする方が見やすい（図Ｂ）。レンズがないから焦点がない。だから、針穴とペーパーの距離はまったくの自由で、どこでも結像している。そして、近いほど広角、離れるほど望遠になる。

じゃあ、いっそのこと、トレーシングペーパーの位置を簡単に変えられるようにしたらズームが出来て面白いはず。そんなことを考えて、箱を中箱と外箱の組み合わせにしてみた（図Ｃ）。缶ビールの入っていた箱があったので、これを再利用することにした。針穴は針穴カメラと比べるとやや大きめの穴でもよいようだ。

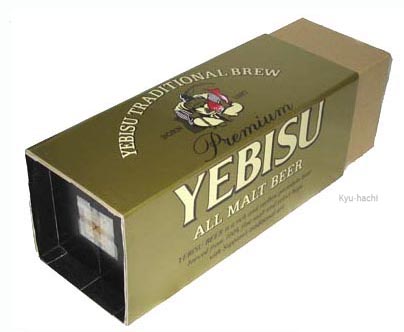

数日かけて、少しずつ組み立てた。仕事が終わって帰宅して、寝る前のほんの数十分の楽しみだ。ビールのロゴもうまく配置できるように工夫した（写真）。できあがった日はうれしくて、部屋の電灯をこれで覗き、広角にしたり望遠にしたりして楽しんだ。気づいたら、いつもより夜更かしをしていた。

光は不思議だ。どんな物質でも光を反射している。その光はあらゆる方向に放射されており、それが針穴を通してトレーシングペーパーに像を結ぶのだ。針穴から遠いか近いかで像を結ぶことのできる光の量が違ってくる。光はすごい。光は面白い。

「世界は光に満ち満ちている。」

翌朝、光のまぶしさをいつもより感じながら、ふと、そんな言葉を思い出していた。

材料

・段ボール紙：缶ビールの詰め合わせ箱を再利用。箱は中箱へ、蓋は外箱に。
・針穴板： 0.3mm厚の真鍮板に 1.6-1.8mm の穴を開けた。作り方はこちら。
・トレーシングペーパー：　B3サイズで１枚35円。
・木工ボンド：速乾タイプを使用。

作り方

１．	中箱を作る。内側は黒い方がよい。寸法は 105mm x 105mm x 200mm になった。
２．	中箱の一方にトレーシングペーパーをつける。
３．	外箱を作る。中箱に巻き付けるようにしながら、紙を折って作った。なるべくぴったりで、でも動かしやすい程度に作るのが理想。実際の寸法は 108mm x 108mm x 270mm になった。
４．	外箱の一方に針穴プレートをつける。針穴径は 2-3mmぐらい。
５．	中箱と外箱を組みあわせて完成。中箱をスライドさせるとズームのように画像が大きくなったり小さくなったりする。

ポイント

・継ぎ合わせ部分などで光が漏れている部分は内側からパーマセルテープ（遮光テープ）を貼った。
・あとで張り替えられるよう、トレーシングペーパーや針穴プレートはメンディングテープやパーマセルテープで貼った。
・寸法は全く自由だが、両目でのぞけること、材料の箱から作れる最大サイズにすること、見た目もよくすること、などを意識した。
